Конструкция

Внешнее

корпусное исполнение

Каналов аналогового ввода (каналов АЦП)



2 синхронных

Каналов аналогового ввода (мультиплексируемых)

C общим проводом

32 (16 пар)

Дифференциальных

16 (8 пар)

Разрешение АЦП

16 бит x 2

Усилитель

Коэффициенты усиления

1, 10, 100, 200

(возможны другие

по заказу)

Входное сопротивление (импеданс)

Не менее 10 МОм

Входная емкость

Не более 30pF

Полоса пропускания (-3дБ)

Не менее 100 кГц

Максимальная частота опроса в одноканальном режиме при сборе по USB на жесткий диск компьютера (в режиме синхронного сбора 2 канала и более)

180 кГц

(100 кГц на канал/

N-каналов)

Диапазоны входного сигнала

Биполярного, по напряжению

±10В;±1В;±0,1В;±0,05 В (возможны

другие

по заказу)

Погрешность измерения пост. напряжения

для диапазона ±10В (после калибровки)

Не более ±0,05% (±0,01%)

Погрешность измерения перем. напряжения

(1-10кГц) для диапазона ±10В

Не более ±0,1%

Перегрузка по входу

± 40В (питание вкл.)

Цифровой ввод/вывод, ТТЛ, разовые команды

8линий ввод/8вывод

Интерфейс управления устройством

USB 2.0

Расстояние до устройства

До 5 метров

Потребление

+5В не более 300мА

Условия эксплуатации

Температура

+5 ...+40 °С

Отн. влажность

0...85 %

Размеры

Длина/ Ширина/ Высота

160 мм/ 95 мм/ 42 мм

Вес

0.25 кг

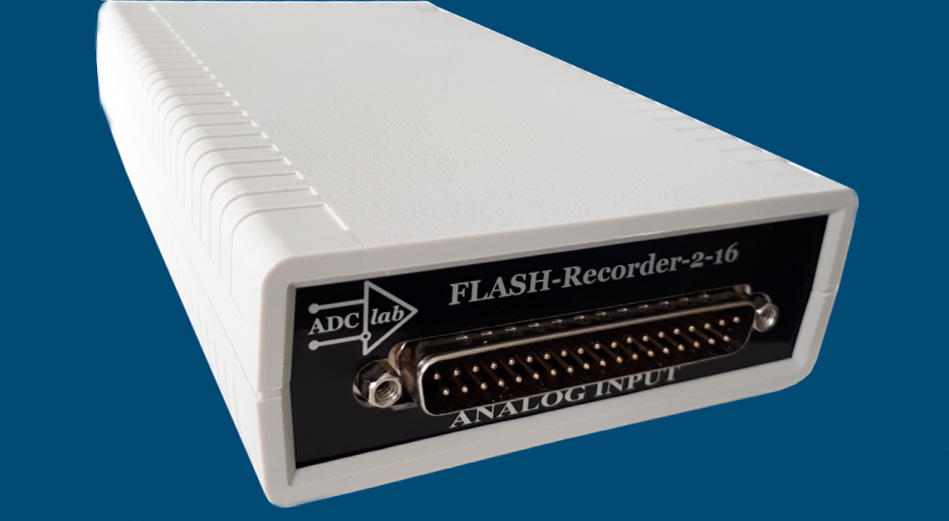

Вольтметр самопишущий S-Recorder-2-16 является более старшей моделью серии S-Recorder, имеет аналогичный функционал, но значительно превосходит предыдущие модели по динамическому диапазону, имеет два синхронных 16-разрядных АЦП и более высокую частоту дискретизации, что позволяет прибору охватывать ряд задач, свойственных научным исследованиям и испытаниям в научных лабораториях.

Технические характеристики прибора показаны в таблице, описание можно скачать здесь: Manual_SRecorder216
