Датчик давления — устройство, физические параметры которого изменяются в зависимости от давления измеряемой среды (жидкости, газа, пара). В датчиках давление измеряемой среды преобразуется в унифицированный пневматический, электрический сигналы или цифровой код.

Датчик давления состоит из первичного преобразователя давления, в составе которого чувствительный элемент — приемник давления, схемы вторичной обработки сигнала, различных над конструкции корпусных деталей, в том числе для герметичного соединения датчика с объектом и защиты от внешних воздействий и устройства вывода информационного сигнала. Основными отличиями одних приборов от других являются пределы измерений, динамические и частотные диапазоны, точность регистрации давления, допустимые условия эксплуатации, массогабаритные характеристики, которые зависят от принципа преобразования давления в электрический сигнал: тензометрический, пьезорезистивный, ёмкостный, индуктивный, резонансный, ионизационный, пьезоэлектрический и другие.

Датчики абсолютного и относительного давления имеют стандартные выходы по напряжению или токовые выходы 0-5мА ; 4-20 мА

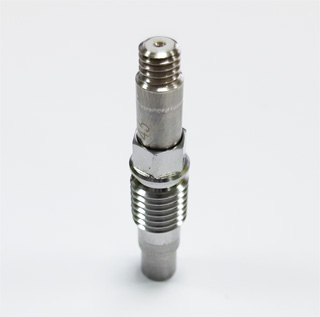

Датчик динамического давления PCB 113B28 со встроенным усилителем с ICP-питанием

может быть подключен напрямую к приборам серии Flash-Recorder-3

Технические характеристики:

  • Максимальный диапазон: 50 psi (344.7 kPa)
  • Чувствительность: (±15%) 100 mV/psi (14.5 mV/kPa)
  • Нижняя граница частоты измерений : (-5%) 0.5 Hz
  • Частота собственного резонанса: >=500 kHz (>=500 kHz)
  • Тип разъема: UNF 10-32 Coaxial
  • Вес: 4.5 gm

PS2001_250PS2001_250Датчик динамического давления PS2001-205

  • Коэффицент преобразования 200 (± 60) мВ/Мпа
  • Верхний предел измеряемых давлений 25 МПа
  • Частота собственного резонанса 30 кГц
  • Пределы допускаемой основной погрешности
  • приведенной к верхнему пределу измерений ± 3%
  • Пределы допускаемой дополнительной относительной погрешности измерения в рабочем диапазоне температур на каждые 10 °С ± 0,2%
  • Чувствительность к ускорению (менее) 0,001 бар/g
  • Уровень постоянного напряжения на выходе 8 ... 11 В
  • Питание - напряжение  15 ... 30 В
  • - ток  2 ... 20 мА
  • Диапазон рабочих температур  -40 ... 125 °C
  • Тип соединителя AR03 (10-32UNF)
  • Направление вывода вертикальный
