Тензометрический датчик (тензодатчик; от лат. tensus — напряжённый) — датчик, преобразующий величину деформации в удобный для измерения сигнал (обычно электрический), основной компонент тензометра (прибора для измерения деформаций). Существует множество способов измерения деформаций: тензорезистивный[1], пьезоэлектрический[2], оптико-поляризационный[3], пьезорезистивный, волоконно-оптический[4], или простым считыванием показаний с линейки механического тензодатчика. Среди электронных тензодатчиков наибольшее распространение получили тензорезистивные датчики.

Тензорезистивный датчик обычно представляет собой специальную упругую конструкцию с закреплённым на ней тензорезистором и другими вспомогательными деталями. После калибровки, по изменению сопротивления тензорезистора можно вычислить степень деформации, которая будет пропорциональна силе, приложенной к конструкции.

Фольговые тензорезисторы тип ТКФ01-10-100

ТКФ01-10-100

Сопротивление 100,0 ±0,1 Ом

Чувствительность К = 2,10

Рабочий диапазон температур -40...+80 °С

Термокомпенсация для материала с α 12х10¯6град¯¹

ТКФ01-10-100ТКФ01-10-100

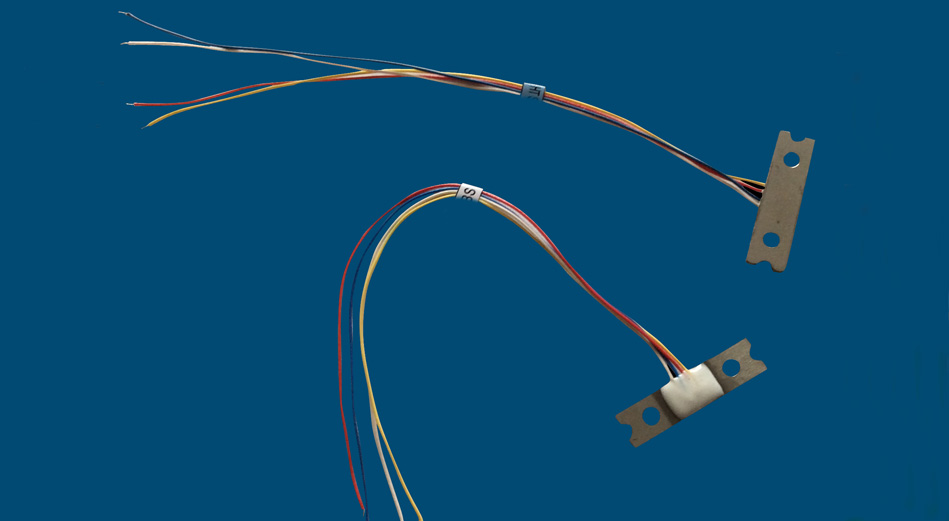

Тензодатчик промышленный T230 - полный мост с термокомпенсацией

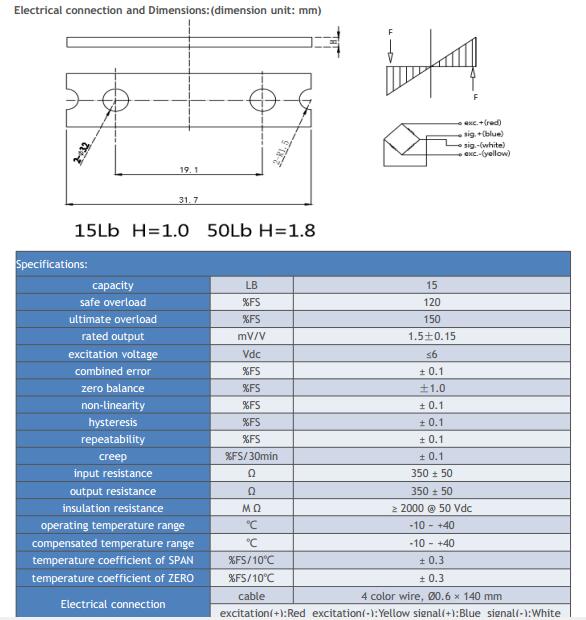

Технические характеристики:
